便攜式超聲波TOFD檢測儀

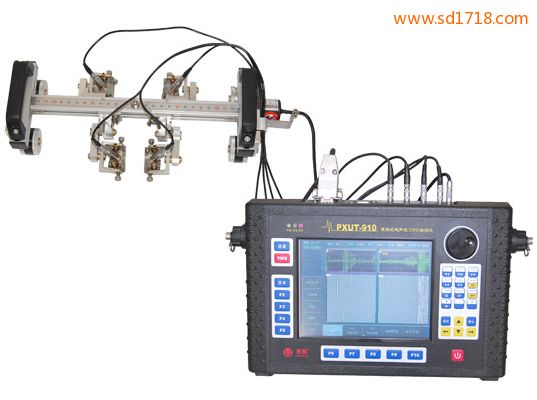

PXUT-910便攜式超聲波TOFD檢測儀，系南通友聯數碼技術開發有限公司在第一代TOFD檢測儀PXUT-900的基礎上，研制的多通道TOFD檢測儀。該設備延續了PXUT-900便于攜帶、操作簡便的優點，功能更強大、性能更優異，通道數擴展至8個，最大可支持4對TOFD通道，是一款具備A掃、B掃、C掃、D掃、TOFD成像，導波成像以及支持P掃功能，軸類微機控制熒光磁粉探傷機，為國內無損檢測人員度身定制的多通道TOFD檢測儀。
PXUT-910便攜式超聲波TOFD檢測儀功能特點：
● “一鍵TOFD”掃查，金屬探傷檢測，“萬能旋鈕”，操作簡便。
● 高亮度、高分辨率真彩色液晶觸摸屏，超聲波 探傷儀，適應不同現場。
● 獨特的i-SignalTM設計，掃查靈敏度高，黑龍江超聲波探傷儀，成像分辨力高，缺陷檢出率高。
● 具備A掃、B掃、C掃、D掃、TOFD成像，超聲波探傷系統，導波成像,支持P掃功能。
● 掃查圖譜在線分析，可回放A掃波形。
● 多通道TOFD，軸承套圈 探傷，PE組合掃查，實現大厚壁焊縫一次性100%覆蓋。
● 功能齊全的UniViewer軟件包，具有圖像增強，直通波處理，信號降噪，合成孔徑聚焦，超聲CT，三維缺陷定位等功能。
● 大容量數據存儲空間及網絡文件傳輸功能。
● USB、LAN、VGA輸出接口。
● 掃查架種類齊全，金屬超聲波探傷儀，適應各種檢測現場。
● 實時人性化幫助提示。
● 提供遠程技術支持服務。
PXUT-910便攜式超聲波TOFD檢測儀指標參數：
| 通道數 |
8個接口，最多連接8個探頭 |
|
脈沖類型 |
負方波脈沖（脈沖寬度可調） |
|
脈沖前沿 |
<8ns |
|
脈沖寬度 |
50~1000ns連續可調 (10ns步長) |
|
重復頻率 |
每通道范圍100～1000Hz可調 |
|
檢波方式 |
硬件檢波 |
|
采樣頻率 |
100MHz/200MHz |
|
頻帶寬度(-6dB) |
0.5~5MHz、2~10MHz、4~15MHz、0.5~30MHz（寬帶） |
|
波形顯示方式 |
射頻波、全波、正半波、負半波，友聯波探傷儀，FFT頻譜 |
|
聲速范圍 |
300～20000m/s |
|
聲程范圍 |
5.12～10000μs |
|
延時范圍 |
0～1000μs |
|
觸發方式 |
編碼器觸發（最大分辨率0.25mm，支持雙路編碼器） |
|
等效輸入噪聲 |
40×10-9V/√Hz |
|
衰減精度 |
< ±1dB/20dB |
|
發射脈沖后盲區 |
< 2μs |
|
成像模式 |
根據儀器的設置和掃查方式顯示常規探頭彩色B掃、TOFD探頭B掃、D掃等圖像 |
|
記錄方法 |
原始數據完全記錄，超聲波探傷儀功率，采樣深度4096點 |
|
掃查長度 |
單次掃查0.01～2m可調，連續掃查長度大于1500m |
|
工作模式 |
單通道/多通道脈沖反射法檢測；單通道/多通道TOFD檢測；脈沖反射法與TOFD聯合檢測 |
|
在線數據分析 |
多通道A掃波形同時回放 |
|
離線數據分析 |
多通道A掃波形同時回放 |
|
數據報告 |
可根據4730.10標準報告格式生成檢測報告 |
|
內存 |
1 GB（可升級） |
|
閃存[CF] |
4GB（可升級） |
|
接口 |
LAN、VGA、USB2.0 |
|
顯示 |
6.5″高亮度真彩色高分辨率 1024×768像素LCD觸摸屏 |
|
控制 |
觸摸屏、前面板鍵盤、多功能旋鈕 |
|
兼容外部設備 |
USB鍵盤鼠標，通過USB或LAN連接打印機/PC，VGA外接顯示器/投影儀 |
|
電源 |
14.4V鋰離子電池組，6.6AH工作時間>6小時，邯鄲超聲波探傷儀，外接19V適配器 |
|
尺寸 |
277（寬）×183（高）×72（厚）mm（含電池） |
|
重量 |
2.41 kg（含電池） |
