數字超聲波探傷儀

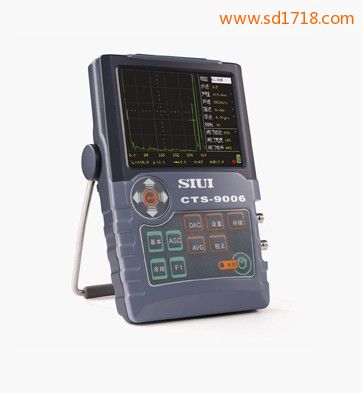

汕超檢測儀CTS-9006超聲探傷儀
1 最高采樣速率240MHz，相控陣超聲探傷儀，測量分辨率0.1mm
2 工作頻率范圍0.5～10MHz，軸承滾子探傷機，靈敏度余量高達65dB
3 20～500Hz分10檔可調的脈沖重復頻率，汕超SIUI數字式超聲波探傷儀，避免探傷過程中出現混響信號
4 自動增益控制AGC，超聲波探傷儀 功率，配合峰值回波、圖像凍結功能，濟南超聲波探傷儀代理，快速確定缺陷最高波，軸承套圈 探傷，探傷更高效
5 AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
6 DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
7 寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，細節一覽無遺
8 3種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
9 存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
方便、易用、可靠 ——SIUI新一代輕便式數字超聲探傷儀
- 小巧輕便：整機（含電池）重量保持在1.15Kg，超聲波探傷儀什么牌子的好，高空、野外作業輕松自如
- 操作簡易：按鍵少，定義明確，實現單手握持操作
- 防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環
- 超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
- 性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
汕超檢測儀CTS-9006超聲探傷儀技術參數：
|
項 目 |
單 位 |
技 術 數 據 |
|
衰減器誤差 |
dB |
每12dB ±1dB |
|
垂直線性誤差 |
% |
≤3 |
|
動態范圍 |
dB |
≥30 |
|
探傷靈敏度余量 |
dB |
≥60（2.5Z20N探頭） |
|
薄板分辨力 |
mm |
≤3（5C10N 探頭） |
|
遠區分辨力 |
dB |
≥26 |
|
水平線性誤差 |
% |
≤0.5 |
|
電噪聲電平 |
% |
≤10（1~4MHz） |
|
工作頻率范圍 |
MHz |
0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10 二檔可選 |
|
脈沖重復頻率 |
Hz |
分10檔可調（20 ~ 500Hz可調， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制) |
|
薄板分辨力 |
mm |
≤3（5C10N 探頭） |
|
探測范圍 |
mm |
0 ~ 13000（鋼縱波） |
|
脈沖移位 |
mm |
-10 ~ 1000（鋼縱波） |
|
探頭零點 |
μs |
0 ~ 200 |
|
材料聲速 |
m/s |
400 ~ 9999 |
|
阻尼 |
|
低 / 高 |
|
抑制 |
% |
0 ~ 80 |
|
檢波方式 |
|
負向檢波 / 正向檢波 / 雙向檢波 / 濾波 |
|
增益調節 |
dB |
0 ~ 110；分0.5 / 2 / 6/ 12步進調節 |
|
DAC功能 |
|
用于制作、設置和應用DAC曲線 |
|
AVG功能 |
|
用于制作、設置和應用AVG曲線 |
|
截圖功能 |
|
將儀器屏幕存為圖片并輸出到U盤中 |
|
轉存功能 |
|
通過USB接口把儀器內部數據集轉存到U盤中 |
|
閘門 |
|
閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲 |
|
存儲 |
|
300組數據集，數字超聲波探傷儀使用，包括儀器設置、探傷狀態和回波圖形等 |
|
自動增益功能 |
|
使閘門內回波幅度自動調節到指定幅度 |
|
峰值記憶功能 |
|
顯示波形包絡 |
|
峰值回波功能 |
|
記錄包含最高回波的回波波形 |
|
凍結功能 |
|
凍結屏幕波形 |
|
自動校正功能 |
|
用于校正材料聲速與探頭零點，武漢超聲波探傷儀，校正模式：聲速+零點 / 聲速 / 零點 |
|
角度測量功能 |
|
用于測量探頭角度 |
|
顯示屏 |
|
高亮度5.7" 彩色TFT顯示屏, 320×240像素 |
|
工作時間 |
h |
≥7 |
|
工作電壓 |
V |
9～12 DC (外部電源)，噴霧式金屬探傷劑， 6.0~8.4 (電池) |
|
工作溫度 |
℃ |
－10 ~ 40 |
|
重量 |
Kg |
約1.15（含電池） |
|
尺寸 |
mm |
152 × 240 × 52 (寬×高×深) |
