圓度儀 圓柱度儀
您能精確地測量以下參數:
Roundness （圓度）
Cylindricity （圓柱度）
Straightness （直線度）
Flatness ( 平面度)
Concentricity （同心度）
Coaxiality （同軸度）
Radial run-out （徑向圓跳動）
Total radial run-out （徑向全跳動）
Axial run-out （軸向圓跳動）
Total axial run-out （軸向全跳動）
Parallelism （平行度）
Perpendicularity （垂直度）
Conicity （圓錐度）
Angularity （傾斜度）
Angular Sector （非完整圓圓度）
● PC Based 量測分析暨資料處理系統，Windows 作業系統。
● 量測功能有真圓度、偏轉度、偏擺度、同心度、同軸度、圓筒度、真直度等。
● 視窗式及功能鍵操作選項，簡單明瞭。
● 即時圖形化顯示量測結果。
● 幾何公差定義依據 ISO 1101。
● 3D 立體圖形顯示及報告輸出。
● 公英制兩用。
● CNC量測程式化，教導式軟體。
● 測頭接觸狀態即時顯示。
● 雙向大范圍測頭系統，允許量測內外圓工件。
● 內建偏心與傾斜快速調整機構(手動)，威爾信圓度儀，配合軟體操作指示，可迅速精確地校準工件。
● 特殊蜂巢式鋼珠軸承，威而信圓度儀，精度與耐用度極高。
● X軸防撞設計，可完全保護機臺及工件。
馬爾MarForm MMQ 200圓度儀技術參數
● 旋轉臺直徑：160 mm
● 旋轉臺荷重：200 N
● Z 軸行程 ：250 mm (電動)
● X 軸行程 ：150 mm (電動)
● 最大工件直徑： 210 mm
● 最大工件高度：380 mm
● 機器尺寸 ：803 (L) x 388 (W) x 883 (H) mm
● 機器重量 ：120 kg

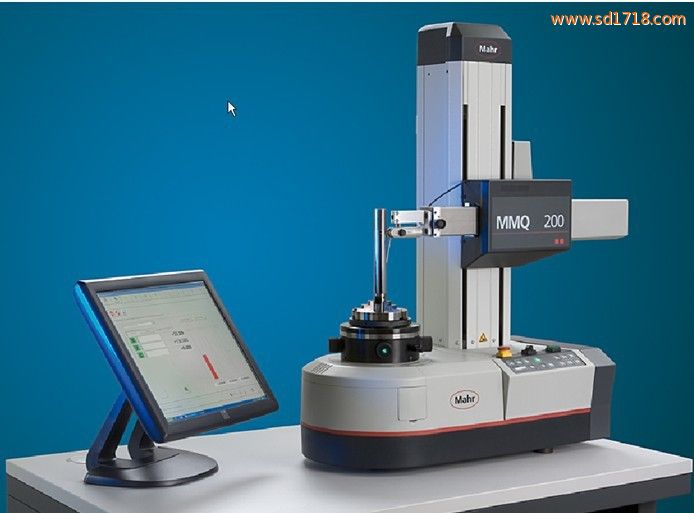

馬爾MarForm MMQ 200圓度儀
手動調心調平，計算機輔助功能強，使用方便。
1）可以CNC編程后自動測量，測量速度很快，效率很高。
2）馬爾儀器可以從任意位置開始測量，在任意位置結束測量，其它任何公司均無此功能.
3）最小回轉角0.1°,對非整圓的測量非常適合。最小非完整圓圓弧對應的夾角為15°,
4）具有3個特有的功能鍵，一次可將三種零件編程后置于PI/P2/P3三個功能鍵中，每次測量只要按某個功能鍵就可自動完成測量。
中文界面，中文軟件，圓度儀作用，中文操作系統，學會編程只需20分鐘。
使圓柱度測量速度極快。
馬爾MarForm MMQ 200圓度儀優點:
1）軸系抗磨損，磨損很小。
2）穩定性好，圓度儀操作，承載能力強
3）對于使用環境無特殊要求。
4）日常工作中無須保養，圓度儀改造，也沒有氣源的消耗，圓度儀（圓柱度測量?jī)x），減少運行成本。
5）維修方便. 因是機械結構。
6）工廠車間條件下能隨意放置使用。"
Mahr MMQ200型形狀測量?jī)x技術指標
1. 儀器測量范圍
（1）工件最大直徑: 230mm
（2）測量最大高度: 380mm
（3）回轉主軸至立柱距離: 218mm
（4）工作臺直徑: 160mm
（5）工作臺中心承載: 200N
2.主軸
（1）主軸精度: 0.03um+0.0005um/mm測量高度
（2）園度誤差: 0.015um+0.00025um/mm測量高度
（3）軸向跳動: 0.02um+0.0001um/mm 測量半徑
（4）工作臺軸線可調范圍: +/- 2.5mm
（5）工作臺水平可調范圍: +/- 1°
（6）主軸速度: 1-20轉/分
3.立柱
（1）測量范圍: 250mm
（2）直線度誤差: 0.15um/100mm
（3）全程直線度誤差: 0.3um
（4）Z軸與C軸平行度誤差: 0.2 um/150mm;0.5um/250mm
（5）測量速度: 0.5-20 mm/s
（6）定位速度: 0.5-100 mm/s
4.水平軸
（1）測量長度: 150 mm
（2）定位速度: 0.5-30 mm/s
5.T20 W傳感器
（1）測針: L=60mm,d= Ø3mm
（2）測桿: 250mm
（3）測桿角度: 測桿角度在360°范圍內可程序控制旋轉到任何一個角度位置
（4）測量范圍: 2,000 um
（5）測力: 0.01-0.15 N,可調
（6）解析度: 根據被測工件的情況自動選擇解析度
7.軟件
（1）基本元素測量: 圓度，圓柱度，直線度，平行度，同心度，霍梅爾圓度儀，同軸度，talyrond565圓度儀，徑向圓跳動，徑向全跳動，圓度儀測頭，軸向圓跳動，軸向全跳動，平行度，垂直度，圓錐度傾斜度非完整圓
（2）濾波器選擇: 15 upr LSC或2.5mm在LSS，5 rpm或5mm/s(0.2”/s)
（3）編程： 實現全自動操作，圓度儀的使用，生成程序后，可對同類或類似產品進行高效率測量
（4）異常點去除: 可手動或自動去除異常位置數據，提高計算準確率。
（5）螺旋線測量法: 能雙軸連動用螺旋線法測量評定圓柱度
（6）任意點測量: 可在任意點測量，任意點結束。測量開始后無需返回起始點，從而提高了測量效率
（7）自動尋邊功能: 自動尋邊功能可以用來建立一個以工件為基準的坐標系進行各種測量和評定
（8）統計軟件: 包含SPC統計軟件,富利埃分析軟件等，進行數據統計。
（9）結果打印: 支持各類打印機打印，用戶可編排自需格式
（10）文件管理: 測量數據可存放裝有任意馬爾圓度測量軟件的電腦上，以及可更換格式，存放在任意電腦
（11）自動接觸: 側頭與工件可自動接觸
（12）保護功能: 傳感器有異常操作，以及量程負載，軟件及時提示信息
8.校正標準
（1）圓度標準器: 高精度標準測量球,直徑約50mm，圓度誤差：0.04um
9．外部條件
（1）電源: 交流、單相、接地（三線制）
（2）操作溫度: 10-35℃
（3）濕度: 30-70%
（4）主機重量: 260kg
（5）綜合尺寸: 1229×836×555mm
（6）推薦安裝場地面積: 1500×1000mm＋電腦桌尺寸
二、基本配置
|
標配 |
馬爾MMQ 200形狀測量?jī)x 不需要壓縮空氣中文界面，中文軟件CNC數控測量，20分鐘能學會遍程 高精度的形狀測量?jī)x,由計算機輔助的調心調平回轉工作臺,電動垂直 測量軸Z軸和電動水平測量軸X軸組成進行自動測量. |
|
5400152 T20 W傳感器,帶L=60mm,d= Ø3mm測桿 帶L=60mm,d= Ø3mm測桿 9047500 PC with MarWin and WIN XP 帶有MarWin形狀評定軟件（中文）及WIN XP的工控機使用 5480171 MarWin EasyForm 3.0 MarWin EasyForm 3.0形狀測量軟件（中文） 6710620 Three- jaws Rim Chuck, dia.100mm 3爪卡盤,直徑φ100mm 國內配置 19“TFT Colour Monitor 19”液晶彩顯 國內配置 Laser Printer 激光打印機 國內配置 Interface Cable USB USB連接線 |
|
|
選配 |
國內配置 高精度標準測量球,直徑約50mm 圓度誤差：約0.04um |
|
選配 |
國內配置 The table for Instrument(steel)Size:1,800mm,700mm 儀器鋼桌 尺寸:1,800mm,700mm |
