精密診斷儀

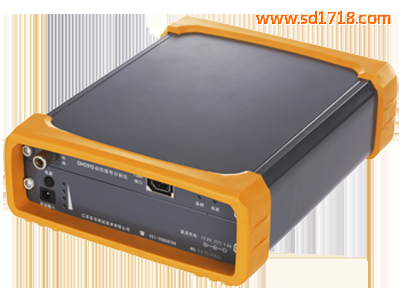

概述
DH5918為便攜式動態信號測試分析系統，應用范圍非常廣泛，一套系統，就可完成應力應變、振動(加速度、速度、位移)、沖擊、聲學、溫度、壓力、流量、力、扭矩、電壓等各種物理量的測試和分析。
應用范圍
1、可完成全橋、半橋、1／4橋（三線制）狀態的應力應變的測試和分析；
2、配合橋式傳感器，設備狀態監測系統，實現各種物理量的測試和分析；
3、配合IEPE壓電式傳感器，設備檢修狀態分析，實現振動加速度、振動速度、振動位移(模擬二次積分可選)的測試和分析；
4、電壓輸入，與熱電偶、電渦流傳感器、磁電式速度傳感器及各種變送器配合，檢查設備鎖定狀態，對多種物理量進行測試和分析；
特點
1、內置鋰電池，生產設備狀態監控，無需外接電源，體積小巧，便于攜帶，適用各種工程試驗現場；
2、 完整的硬件和軟件環境；
3、 系統具有極強的抗干擾能力；
4、最高采樣速率51.2kHz/通道(8通道同時工作)；
5、 通道配置靈活，根據用戶要求，任意調整通道類型配置；
6、 DMA方式實時傳送，輸變電設備狀態，保證了數據傳送的高速、不漏碼、不死機；
7、 具有信號長時間實時高速記錄功能(海量存貯)；
8、 進口雷莫接插件：輸入接插件采用了進口高性能雷莫頭，大大提高了小信號輸入的可靠性，操作也十分方便；
9、 可靠的硬件質量，保證了你的投入能得到長期穩定的回報；
10、 運行于Windows2000/XP/7操作系統，發電設備狀態檢修與診斷方法，用戶界面友好、操作簡便靈活；
11、 高度實時：實時采集、實時儲存、實時顯示、實時分析等；
12、 強大的分析、處理功能及完善的在線幫助；
13、多工程管理，允許同時打開、分析、瀏覽多個工程，特別適合多批次大型試驗；
14、 隱藏的各種參數欄，既方便參數設置，又可充分利用圖形區；
15、 直觀便捷的設置：界面上顯示的關鍵內容，如坐標類型、信號類型、坐標刻度等不僅是圖形顯示的關鍵組成部分，而且可直接點擊切換修改，簡單直觀方便；
16、 對數據進行實時頻譜分析、平均譜分析、頻響分析等，高壓電氣設備試驗與狀態診斷，還可完成濾波、積分、重采樣等數據預處理功能；
硬件功能
1、多通道、同步并行、高速、長時間、連續采樣，采樣速率51.2kHz/通道；
2、高度集成：模塊化設計的硬件，每臺機箱可插入兩個4通道的數據采集卡和2通道轉速測量模塊。每臺計算機可控制8個數采通道和2個轉速通道同步并行采樣，設備狀態標識牌圖片，滿足了多通道、高精度、高速動態信號的測量需求；
3、每通道獨立的16位A／D轉換器：實現了多通道并行同步采樣，設備狀態預知維修管理，通道間無串擾影響及采樣速率不受通道數的限制，并且大大提高了系統的抗干擾能力；
4、準確的采樣速率：先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性；
5、數字磁帶機信號記錄功能：可長時間實時、無間斷記錄多通道信號，電力設備狀態預警，多通通并行同步工作；
6、轉速/計數器通道：可接入各種脈沖/頻率輸出型傳感器或計數器，用于轉速、脈沖計數或頻率的測量；
7、可進行多種測量參數的預設置和修正；
8、計算機通過1394通訊，對采集器進行參數設置（量程、傳感器靈敏度、采樣速率等）、清零、采樣、停止等操作，并實時傳送采樣數據；
技術指標
1、測試通道：一組或二組模塊(每組模塊包括4通道數采和1通道轉速)；
2、模數轉換器：16位A/D轉換器；
3、連續采樣速率(存貯深度由計算機剩余硬盤空間容量決定)：
(1) 整數采樣速率:所有通道同時工作時,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k (Hz)分檔切換；
(2) 整數分析頻率:所有通道同時工作時,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)分檔切換；
4、連續實時整周期采樣：
(1) 采樣點數： 128點；
(2) 對應的轉速范圍：30～18000轉/分；
5、 抗混濾波器：
(1) 濾波方式:模擬濾波+實時數字濾波組合抗混濾波器(過采樣實現)；
(2) 截止頻率:采樣速率的1/2.56倍,設置采樣速率時同時設定,阻帶衰減:約120dB/oct；
(3) 平坦度(分析頻率范圍內):小于0.1dB；
6、電源：智能化管理的可充電鋰電池組供電， 4通道連續工作大于7小時，8通道連續工作大于5小時。外接工作電源：直流供電（17.2VDC）；
7、使用環境：適用于GB6587.1-86-Ⅱ組條件；
8、外形尺寸：210mm（長）×168mm（寬）×60mm（高）；
9、儀器自重：約1.7 kg （含電池）；
電壓適調模塊
1、輸入阻抗：1MΩ∥40pF；
2、輸入保護：輸入信號大于±15V(直流或交流峰值),輸入全保護；
3、輸入方式：GND、DC、AC、IEPE適調；
4、滿度值：±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V；
5、系統準確度：小于0.5％(F.S)(預熱半小時后測量)；
6、系統穩定度：0.05％/h(預熱半小時后測量)；
7、線性度：滿度的0.05％；
8、失真度：不大于0.5％；
9、最大帶寬：
(1) 直流，DC～30kHz(+0.1dB～-3dB)；
(2) 交流，3Hz～30kHz(+0.1dB～-3dB)；
10、噪聲：不大于3μVRMS(輸入短路, 在最大增益和最大帶寬時折算至輸入端)；
11、時間漂移: 小于3μV/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端)；
12、溫度漂移: 小于1μV/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端)；
13、模擬兩次積分：
(1) 頻率響應
一次積分：10Hz～10kHz；
二次積分：10Hz～1kHz；
(2) 準確度
一次積分：不確定度<3％；
二次積分：不確定度<5％；
應變適調器技術指標:
1、適用電阻應變片阻值：50Ω～10000Ω；
2、供橋電壓：
(1) 供橋電壓按2V、5V、10V和24V分檔切換；
(2) 供橋電壓精度: 0.1％；
(3) 供橋電壓穩定度: 小于0.05％；
(4) 供橋電壓最大輸出電流: 50mA；
3、滿度值：1000με、10000με、100000με；
4、平衡方式：16位D/A控制自動平衡；
5、系統準確度：小于0.5％(F.S)(預熱半小時后測量)；
6、系統穩定度：0.05％/h(預熱半小時后測量)；
7、線性度：滿度的0.05％；
8、最大帶寬：DC～30kHz(+0.1dB～-3dB)；
9、失真度：小于0.5％(頻率小于20kHz)；
10、噪聲：不大于3μεRMS(輸入短路, 在最大增益和最大帶寬時折算至輸入端)；
11、漂移：
(1)時間漂移: 小于3με/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端)；
(2)溫度漂移: 小于1μVε/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端)；
轉速測量技術指標
1、測量通道數：兩個通道；
2、測量范圍：20～300000轉/分；
3、測量精度：小于0.05%±1轉；
4、每轉脈沖數：1～512個；
5、轉軸比：0.01～100；
6、脈沖寬度：大于等于10μS；
7、輸入信號范圍:TTL、COMS脈沖序列；
8、電源輸出：5V，供電電流最大為50mA；
使用環境
1、溫度：
⑴ 貯存條件：-40℃～60℃；
⑵ 極限條件：-10～50℃；
⑶ 工作范圍：0～40℃；
2、濕度：
⑴ 工作范圍：40℃（20～90）%RH；
⑵ 貯存條件：50℃ 90%RH24h；
3、 振動（非工作狀態）：
⑴ 頻率循環范圍：5～55～5Hz；
⑵ 驅動振幅（峰值）：0.19mm；
⑶ 掃頻速率：小于或等于1倍頻程/min；
⑷ 在共振點上保持時間：10min；
⑸ 振動方向：x、y、z；
